Khuôn đúc nhôm áp lực: Phân loại, các bước thiết kế và chế tạo

Khuôn đúc nhôm áp lực là loại khuôn dùng để định hình cho vật liệu nhôm lỏng trong phương pháp đúc nhôm áp lực cao. Vậy có những loại khuôn đúc nhôm áp lực nào? Quy trình thiết kế và chế tạo ra sao? Hãy cùng Kim Tín Hải tìm hiểu thông tin chi tiết trong bài viết sau đây.

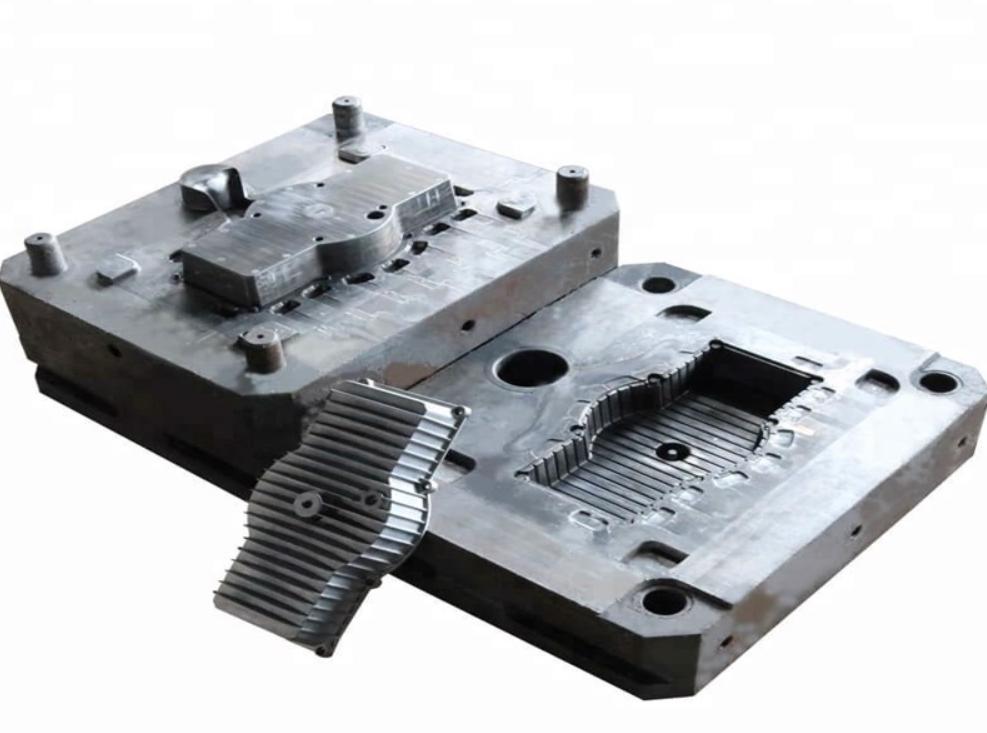

1. Khuôn đúc nhôm áp lực là gì?

Khuôn đúc nhôm áp lực là công cụ dùng để sản xuất các sản phẩm từ nhôm thông qua việc ép nhôm nóng chảy vào khuôn với áp lực cao.

Khuôn đúc này có thể được chế tạo từ nhiều vật liệu khác nhau, như thép hoặc hợp kim chịu nhiệt, nhằm đáp ứng được áp lực và nhiệt độ cao của nhôm chảy. Khi nhôm đông lại trong khuôn, nó sẽ giữ nguyên hình dạng và chi tiết của khuôn.

Khuôn đúc nhôm áp lực được cấu tạo bởi các bộ phận như sau:

• Thân khuôn
• Lõi khuôn: Có vai trò tạo nên hình dạng và kích thước cho chi tiết đúc
• Hệ thống làm mát: Giúp làm mát khuôn và chi tiết đúc
• Hệ thống đẩy phôi: Dùng để đẩy phôi ra khỏi khuôn sau khi đúc
• Hệ thống bôi trơn: Bôi trơn các bộ phận chuyển động của khuôn

Xem thêm: Đúc nhôm áp lực là gì? Ưu khuyết điểm và Quy trình thực hiện

2. Các loại khuôn đúc nhôm áp lực

Khuôn đúc nhôm áp lực được phân loại dựa trên nhiều yếu tố khác nhau, giúp người dùng chọn lựa loại khuôn phù hợp với nhu cầu và mục đích sử dụng của mình. Dưới đây là một số phân loại phổ biến:

2.1. Dựa vào áp suất

Dựa vào áp suất đúc, khuôn đúc nhôm được chia thành 2 loại chính sau đây:

• Khuôn đúc áp lực thấp

Loại khuôn này sử dụng cho phương pháp đúc nhôm áp lực thấp, thường được dùng cho các bộ phận có kích thước lớn. Loại khuôn này ngày càng trở nên phổ biến.

• Khuôn đúc áp lực cao

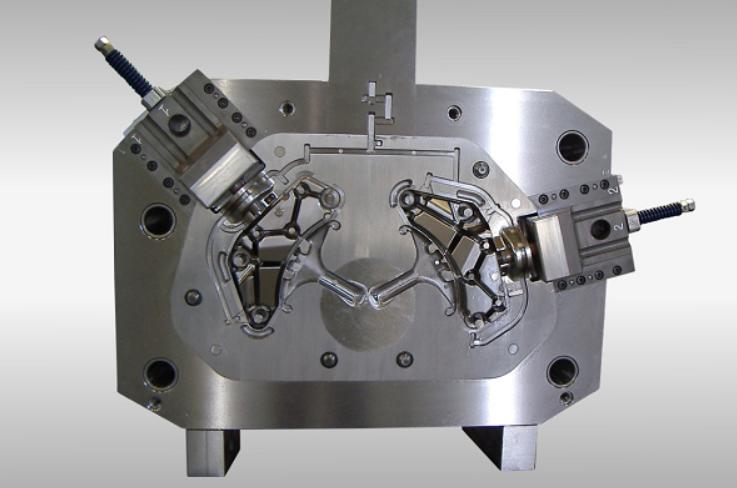

Khuôn đúc nhôm áp lực cao được áp dụng rộng rãi hơn so với khuôn đúc nhôm áp lực thấp. Đây là loại khuôn dùng để đúc các sản phẩm yêu cầu chi tiết hình học và dung sai chặt chẽ.

2.2. Dựa trên phương pháp đúc

• Khuôn đúc áp lực nóng: Thích hợp để chế tạo các hợp kim nhôm có nhiệt độ nóng chảy cao như hợp kim Al-Si, Al-Mg, v.v.
• Khuôn đúc áp lực nguội: Thích hợp để chế tạo các hợp kim nhôm có nhiệt độ nóng chảy thấp như hợp kim Al-Zn, Al-Mn, v.v.

2.3. Dựa trên kích thước

• Khuôn đúc nhôm áp lực nhỏ: Dùng cho việc đúc các chi tiết có kích thước nhỏ, với trọng lượng dưới 1kg.
• Khuôn đúc nhôm áp lực trung bình: Dùng cho việc đúc các chi tiết có kích thước trung bình, trọng lượng từ 1kg đến 5kg.
• Khuôn đúc nhôm áp lực lớn: Dùng cho việc đúc các chi tiết có kích thước lớn, trọng lượng trên 5kg.

2.4. Dựa trên cấu tạo

• Khuôn đúc nhôm áp lực hai nửa: Bao gồm hai nửa khuôn nối lại với nhau, đây là loại khuôn thông dụng nhất trong đúc nhôm áp lực.
• Khuôn đúc nhôm áp lực nhiều nửa: Bao gồm nhiều nửa khuôn ghép lại với nhau, loại khuôn này được sử dụng để đúc những chi tiết có hình dạng phức tạp.
• Khuôn đúc nhôm áp lực có lõi rời: Lõi khuôn có thể tháo rời ra khỏi thân khuôn, loại này được sử dụng cho những chi tiết có lỗ bên trong.

2.5. Dựa trên phương pháp làm mát

• Khuôn đúc nhôm áp lực làm mát bằng nước: Nước được dùng để làm mát khuôn và sản phẩm đúc trong quá trình đúc.
• Khuôn đúc nhôm áp lực làm mát bằng gió: Gió được sử dụng để làm mát khuôn và sản phẩm đúc trong suốt quá trình đúc.
• Khuôn đúc nhôm áp lực làm mát bằng sự kết hợp nước và gió: Sử dụng cả nước lẫn gió để làm mát khuôn và sản phẩm đúc trong quá trình đúc.

2.6. Dựa trên phương pháp đẩy phôi

• Khuôn đúc nhôm áp lực đẩy phôi bằng thủy lực: Sử dụng lực thủy lực để đẩy phôi ra khỏi khuôn sau khi đúc.
• Khuôn đúc nhôm áp lực đẩy phôi bằng cơ khí: Sử dụng cơ cấu cơ khí để đẩy phôi ra khỏi khuôn sau khi hoàn thành đúc.
• Khuôn đúc nhôm áp lực đẩy phôi bằng kết hợp thủy lực và cơ khí: Kết hợp cả lực thủy lực và cơ cấu cơ khí để đẩy phôi ra khỏi khuôn sau quá trình đúc.

Để lựa chọn khuôn đúc nhôm áp lực phù hợp cần xem xét nhiều yếu tố như: loại chi tiết cần sản xuất, kích thước và trọng lượng của chi tiết, yêu cầu về độ chính xác và chất lượng sản phẩm, năng suất sản xuất mong muốn và khả năng tài chính của doanh nghiệp.

Xem ngay: Ưu nhược điểm của đúc nhôm khuôn cát và quy trình thực hiện

3. Quy trình thiết kế khuôn đúc nhôm

Thiết kế khuôn đúc nhôm áp lực là một bước rất quan trọng, ảnh hưởng trực tiếp đến chất lượng sản phẩm sau quá trình đúc áp lực. Sau đây là chi tiết các bước thiết kế khuôn đúc áp lực nhôm.

3.1. Cấu trúc của khuôn

Khuôn đúc áp lực nhôm được tạo thành từ khuôn cố định, khuôn di động, lõi và các thành phần khác. Khi thiết kế, khuôn được tính toán cẩn thận dựa trên hình dáng, kích thước và năng suất của sản phẩm thật. Đối với những sản phẩm có hình dạng phức tạp, cần phải sử dụng nhiều khuôn di động và lõi khác nhau.

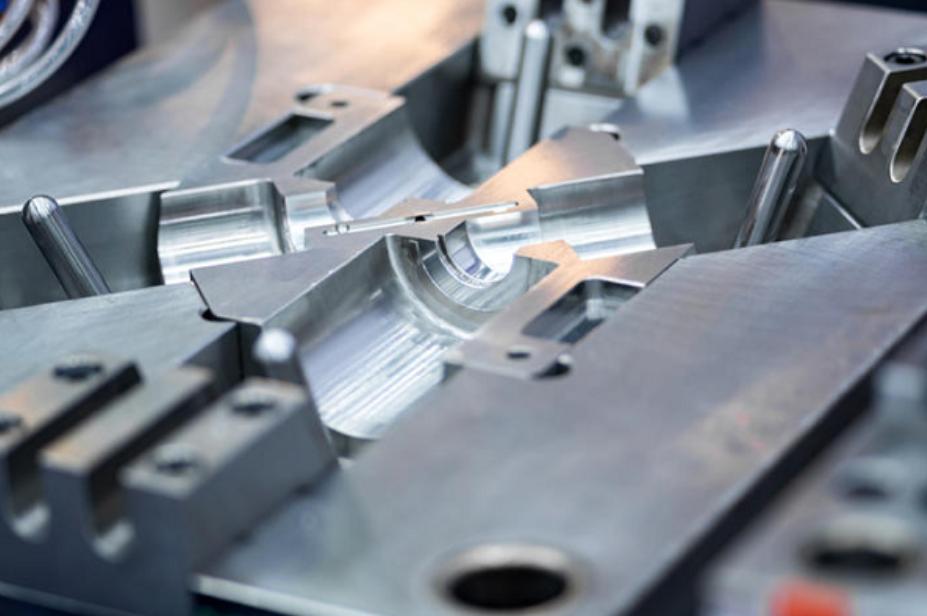

3.2. Lựa chọn vật liệu

Sự lựa chọn vật liệu dùng để chế tạo khuôn đúc nhôm có ảnh hưởng lớn đến chất lượng sản phẩm và tuổi thọ của khuôn. Vật liệu làm khuôn đúc nhôm thường được sử dụng là loại thép SKD61, với đặc tính là có độ bền ở nhiệt độ cao, khả năng chống mài mòn và độ dẻo dai tốt.

3.3. Phân tích CAE

Phân tích CAE là quá trình phân tích độ bền, độ biến dạng, nhiệt và dòng chảy dựa trên phần mềm mô phỏng ảo mà không cần chế tạo mẫu thật. Bước này đóng vai trò quan trọng trong việc nâng cao độ chính xác của khuôn đúc nhôm, giúp tránh được các sự cố có thể xảy ra trong quá trình đúc nhôm.

3.4. Thiết kế làm mát

Do khuôn đúc áp lực làm việc với hợp kim nhôm ở nhiệt độ cao nên cần phải thiết kế hệ thống làm mát cho khuôn. Mạch làm mát được thiết kế để làm mát đồng đều toàn bộ khuôn, chất làm mát (môi chất làm mát) được sử dụng là nước hoặc dầu.

Mạch làm mát được thiết kế hợp lý sẽ giúp cải thiện chất lượng sản phẩm, rút ngắn thời gian sản xuất và kéo dài tuổi thọ khuôn.

3.5. Thiết kế cổng rót

Cổng rót là đường dẫn để hợp kim nhôm nóng chảy vào khuôn. Vị trí cùng hình dạng của nó có ảnh hưởng lớn đến chất lượng sản phẩm. Việc tối ưu hóa thiết kế cổng rót có thể giảm thiểu các vấn đề như chảy rối và cuốn khí, đồng thời tạo ra các sản phẩm chất lượng tốt.

Khi thiết kế cổng rót, cần lưu ý đến hình dạng, kích thước của sản phẩm và khả năng của máy đúc áp lực.

Tham khảo: Đúc áp lực là gì? Ứng dụng và quy trình thực hiện chi tiết

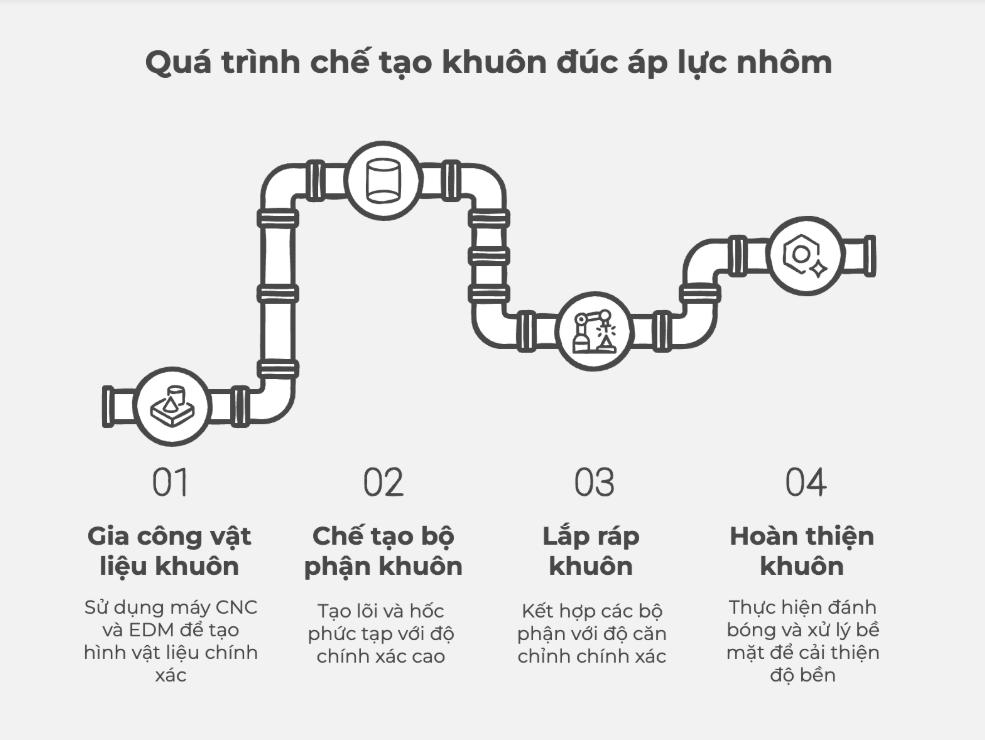

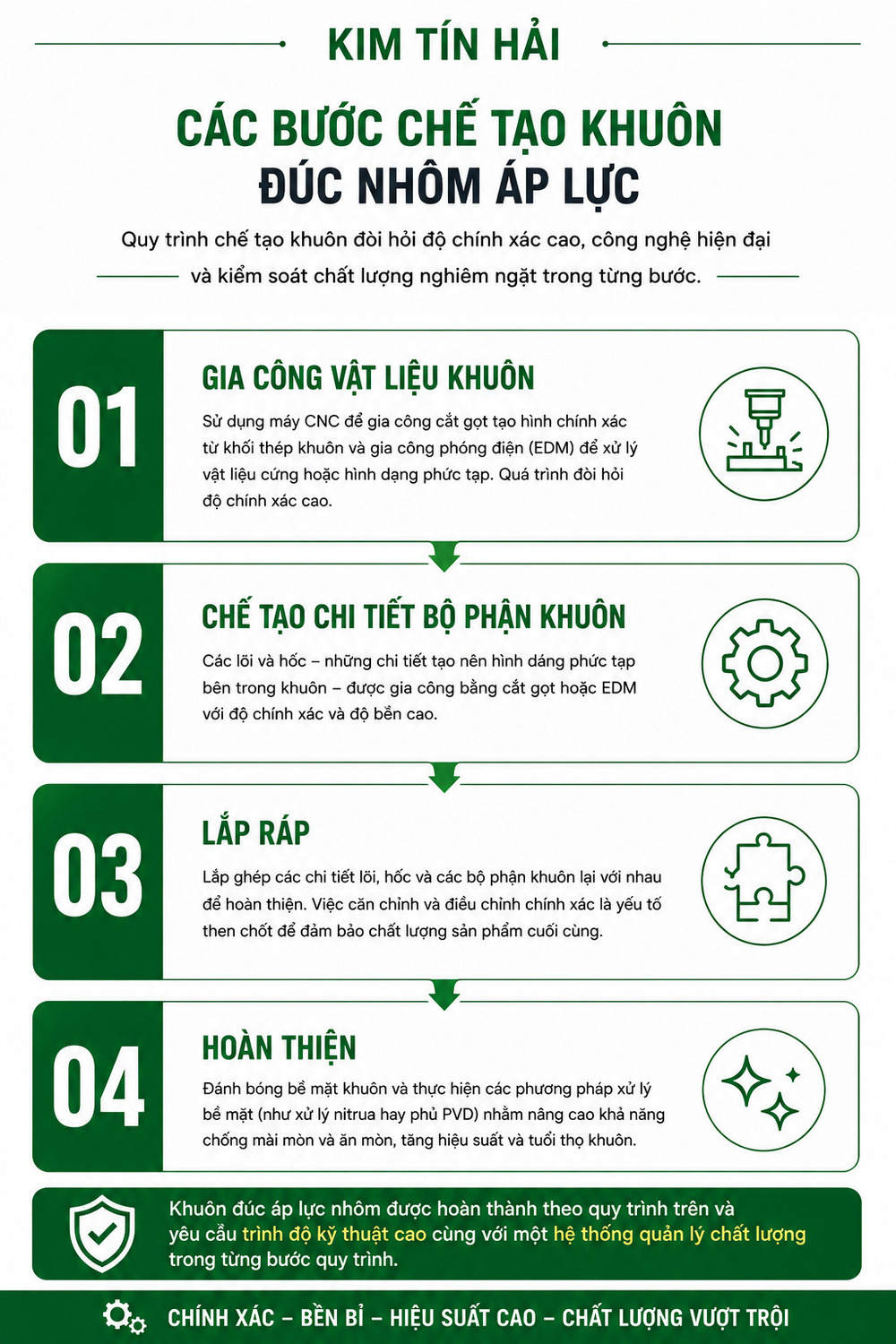

4. Các bước chế tạo khuôn đúc nhôm

Quá trình chế tạo khuôn đúc nhôm là việc tạo ra một khuôn kim loại chính xác dựa trên thiết kế đã được phê duyệt. Quá trình này diễn ra như sau:

4.1. Gia công vật liệu khuôn

Các phương pháp gia công khuôn đúc nhôm bao gồm: gia công cắt bằng máy CNC để tạo ra các hình dạng với độ chính xác cao từ khối thép khuôn và gia công phóng điện (EDM) để xử lý các vật liệu cứng hoặc hình dạng phức tạp. Quá trình này đòi hỏi phải có độ chính xác cao.

4.2. Chế tạo chi tiết bộ phận khuôn

Chi tiết hình dáng phức tạp bên trong khuôn được tạo thành bởi các lõi và hốc. Các chi tiết này được chế tạo qua các phương pháp gia công như cắt hoặc phóng điện, đòi hỏi độ chính xác và độ bền cao.

4.3. Lắp ráp

Sau khi gia công vật liệu khuôn cũng như chế tạo các chi tiết lõi và hốc thì cần tiến hành lắp ghép chúng lại với nhau để hoàn thiện khuôn. Sự căn chỉnh và điều chỉnh khuôn rất quan trọng để cho ra sản phẩm chất lượng, do đó cần thực hiện một cách cẩn thận.

4.4. Hoàn thiện

Tiến hành đánh bóng để làm mịn bề mặt khuôn và thực hiện các phương pháp xử lý bề mặt (như xử lý nitrua hay phủ PVD) nhằm nâng cao khả năng chống mài mòn và ăn mòn. Điều này có tác động lớn đến hiệu suất và tuổi thọ của khuôn, nên cần lựa chọn phương pháp phù hợp và thực hiện một cách cẩn trọng.

Khuôn đúc áp lực nhôm được hoàn thành theo quy trình trên và yêu cầu trình độ kỹ thuật cao cùng với một hệ thống quản lý chất lượng trong từng bước quy trình.

Tìm hiểu nhôm đúc là gì? Ưu điểm và ứng dụng trong đời sống

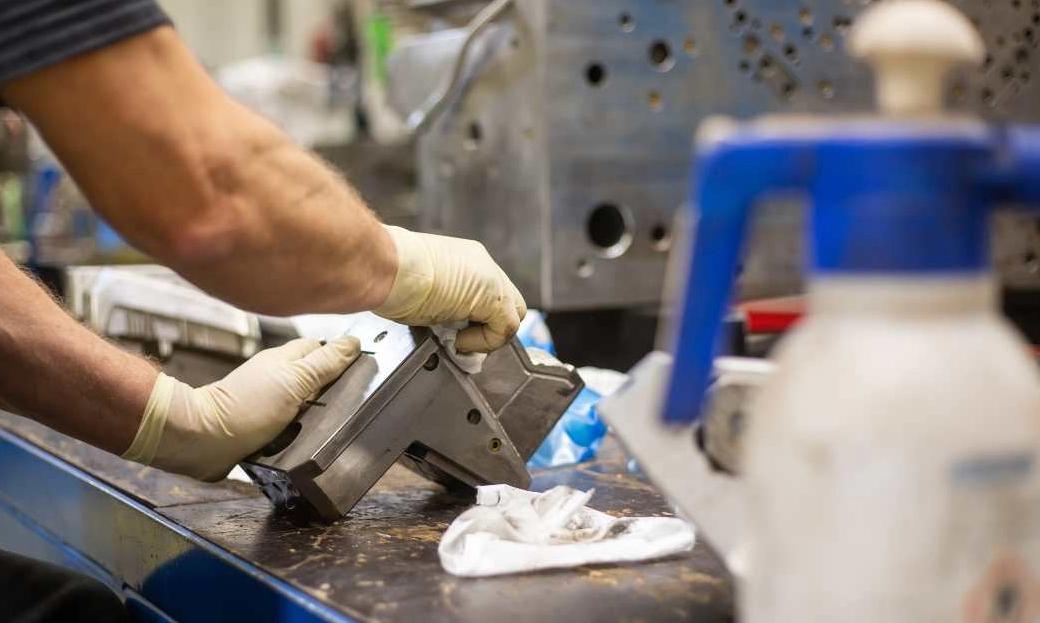

5. Cách bảo trì khuôn đúc bền lâu

Khuôn đúc nhôm áp lực thường bị hao mòn và giảm chất lượng sau thời gian sử dụng liên tục, vì thế việc bảo trì đúng cách là rất cần thiết để duy trì tuổi thọ của khuôn. Phát hiện sớm các dấu hiệu hao mòn và hư hỏng để sửa chữa hoặc thay thế khi cần thiết sẽ giúp kéo dài tối đa hóa tuổi thọ của khuôn và giảm thiểu chi phí chế tác.

• Kiểm tra hàng ngày

Kiểm tra đơn giản mỗi ngày trước khi sử dụng, bao gồm việc làm sạch, bôi trơn và kiểm tra tổng thể (kiểm tra bề ngoài, kiểm tra chuyển động của các bộ phận).

• Kiểm tra định kỳ

Kiểm tra chi tiết cần được thực hiện theo định kỳ, bao gồm việc thay thế linh kiện, sửa chữa và đo đạc kỹ lưỡng về kích thước và hình dáng.

6. Những lưu ý trong chế tạo khuôn đúc nhôm

Khi gia công khuôn đúc nhôm áp lực, người vận hành cần chú ý những vấn đề sau:

• Chọn vật liệu phù hợp: Quá trình lựa chọn vật liệu đảm bảo độ bền và chất lượng của sản phẩm cuối cùng. Do đó, cần chọn vật liệu có khả năng chống nhiệt và ma sát tốt, độ bền cao.
• Kiểm soát nhiệt độ: Việc kiểm soát nhiệt độ trong quá trình gia công khuôn đúc nhôm là yếu tố then chốt để đạt được hiệu quả tối ưu và tránh các vấn đề như biến dạng.
• Kiểm tra chất lượng: Kiểm tra chất lượng là bước cuối cùng quan trọng để đảm bảo sản phẩm đạt tiêu chuẩn và yêu cầu của khách hàng.
• Kinh nghiệm từ người sản xuất: Trong quá trình chế tạo khuôn đúc áp lực, một sai lệch nhỏ cũng có thể làm giảm độ chính xác của sản phẩm. Vì vậy, yêu cầu gia công đòi hỏi người thực hiện phải có kiến thức vững chắc và trình độ chuyên môn cao.

Khuôn đúc nhôm áp lực là một công cụ quan trọng trong quá trình thực hiện sản xuất bằng phương pháp đúc nhôm áp lực cao. Trong bài viết này, Kim Tín Hải đã giải thích chi tiết về những kiến thức liên quan đến phân loại thiết kế, sản xuất và bảo trì khuôn đúc áp lực nhôm, đồng thời hướng dẫn cách lựa chọn và sử dụng khuôn hiệu quả.
